ГДК-5,8 с выносной газовой камерой - Горелка диффузионная комбинированная дутьевая тепловой мощностью 5,8 МВт
Прежнее обозначение горелки ГДК-5,8Д с выносной газовой камерой. Подробнее...

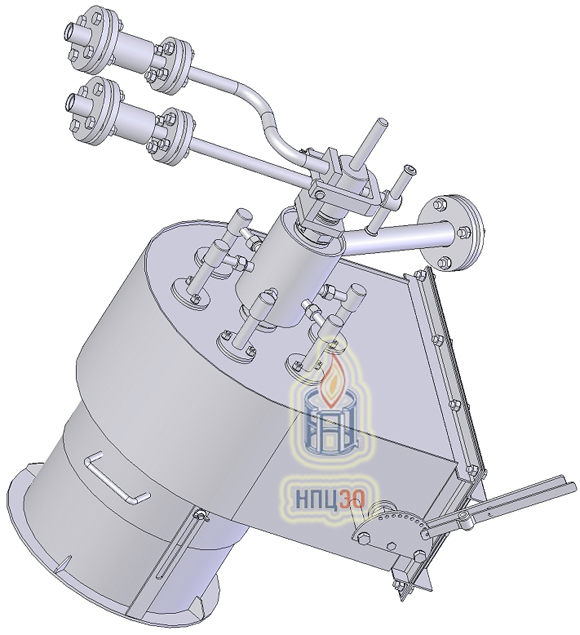

Горелка
ГДК-5,8 с выносной газовой камерой является
модификацией горелки ГДК-5,8. Устанавливается
на трубчатые печи большой номинальной мощности.
Внутренняя поверхность воздуховода дутьевого
воздуха покрыта звуко-теплоизоляционным
материалом, прижатым перфорированными оцинкованными
листами, что гарантирует долговечность изоляции.
Горелка ГДК-5,8 с выносной газовой камерой
имеет внутреннюю огнеупорную амбразуру для
стабилизации мазутного факела.
Поз.
|
Наименование
показателей |
Ед.изм |
Показатель |
1 |
Номинальная
тепловая мощность:
|
МВт |
5,8 |
2 |
Номинальный
расход при раздельном сжигании топлива: |
|
|
| |
мазута (Qн=9800 ккал/кг) |
кг/ч |
510 |
| |
пара (при t=220°С) |
кг/ч |
76 |
| |
газа (Qн=8550 ккал/м³) |
м³/ч |
590 |
| |
воздуха (при t=20°С) |
м³/ч |
6165 |
| |
|
|
|
3 |
Номинальное
давление при раздельном сжигании топлива, не более: |
|
|
| |
мазута
(t=120°С) |
МПа |
0,5 |
| |
пара (t=220°C) |
МПа |
0,6 |
| |
газа (Qн=8550 ккал/м³) |
кПа |
31 |
| |
воздуха (при t=20°С) |
Па |
600 |
| |
|
|
|
4 |
Коэффициент
рабочего регулирования тепловой мощности, Кр.р: |
|
|
| |
на мазуте |
б/р |
3,0 |
| |
на газе
|
б/р |
5,0 |
5 |
Коэффициент
избытка воздуха при номинальной тепловой мощности: |
|
|
| |
на мазуте |
б/р |
1,2 |
| |
на газе
|
б/р |
1,1 |
6 |
Удельный
расход водяного пара на распыл мазута при номинальной тепловой мощности,
не более:
|
кг/кг |
0,15 |
7 |
Номинальная
длина видимого факела (газ/мазут):
|
м |
5,0/6,0 |
8 |
Обьем оксида
углерода в сухих продуктах сгорания (при α=1) в диапазоне рабочего регулирования,
не более: |
|
|
| |
при сжигании газа |
об.
% |
0,05
|
| |
при сжигании мазута
|
об.
% |
0,05 |
9 |
Содержание
оксидов азота в сухих продуктах сгорания (при пересчете на NO2,
α=1 и tв=20°С) при номинальной тепловой мощности, не более: |
|
|
| |
при сжигании газа |
мг/м³ |
90 |
| |
при сжигании мазута
|
мг/м³ |
190 |
10 |
Габаритные
размеры: |
|
|
| |
длина |
мм |
1032 |
| |
ширина |
мм |
800 |
| |
высота
|
мм |
1125 |
11 |
Масса,
не более:
|
кг |
133 |
12 |
Давление
газа на пилотную горелку, номинальное:
|
кПа |
40 |
13 |
Расход
пилотного газа, номинальный: |
м³/ч |
6 |
|
|

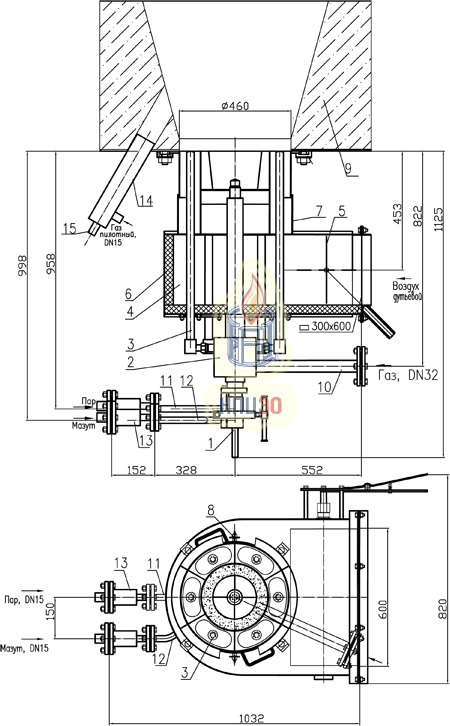

1.Форсунка.
2.Газовая камера.
3.Газовый ствол.
4.Воздуховод дутьевого воздуха.
5.Регулятор дутьевого воздуха.
6.Изоляция.
7.Регулятор инжекционного воздуха.
8.Фиксирующая гайка регулятора.
9.Горелочный камень.
10.Газоподводящий патрубок.
11.Паропровод.
12.Мазутопровод.
13.Фильтр.
14.Пилотная горелка.
15.Датчик контроля пламени.
|
| |
|
|
* Горелочный камень (перейти в раздел), пилотная горелка (перейти в раздел), датчики контроля пламени пилотной и основной горелок заказываются отдельно.

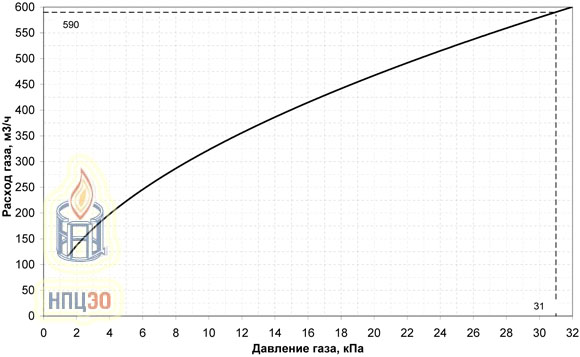

Расходные характеристики при сжигании природного газа с Qн=8550 ккал/м³ и ρ=0,73 кг/м³:
горелка с газовыми стволами 6отв. ø5мм
|
| |
![]() | |
|
| |
![]() |
|
|
