Горелка ГКВД
Горелочное устройство ГКВД является новейшей разработкой ЗАО "НПЦЭО". Благодаря улучшенной системе распределения воздуха, уменьшению внутреннего сопротивления горелки и усовершенствованному многосекционному воздушному шиберу, удалось более чем в 1,5 раза уменьшить габаритные размеры, а также значительно снизить уровень шума при работе горелки. Горелка дольше сохраняет свой первоначальный вид за счет изготовления отдельных элементов из нержавеющей стали и отсутствия трущихся поверхностей.
За счет низкого внутреннего сопротивления горелки по тракту воздуха удалось сделать горелку инжекционно-дутьевой, т.е. в случае выхода из строя воздуходувки горелка может работать со 100% производительностью.
Горелочные устройства типа ГКВД оснащены встроенной пилотной горелкой непрерывного действия с функцией электророзжига, что позволяет разжигать горелку нажатием кнопки в шкафу контроля около печи или из операторной. Также горелочные устройства типа ГКВД оснащены узлами контроля пламени, позволяющими селективно определять фотодатчиками наличие пламени отдельно основной и пилотной горелок.
Уровень NOx в продуктах сгорания горелок типа ГКВД по своим показателям (80 мг/м³ при α=1,0) не уступает передовым зарубежным аналогам. По желанию заказчика, горелка может быть поставлена в исполнении "Ультра низкие NOx" (до 50 мг/м³ при α=1,0).
Патент на полезную модель № 133904 от 16.07.2013г.
Патент на полезную модель № 134294 от 10.11.2013 г.
Патент на изобретение № 2526409 от 27.06.2014 г.
Типоразмеры
горелок ГКВД: |
Горелка
|
Рт, МВт
|
|
ГКВД-0,5 |
0,5 |
|
ГКВД-1,0 |
1,0 |
|
ГКВД-1,5 |
1,5 |
|
ГКВД-2,0 |
2,0 |
|
ГКВД-2,5 |
2,5 |
|
ГКВД-3,0 |
3,0 |
|
ГКВД-3,5 |
3,5 |
|
ГКВД-4,0 |
4,0 |
|
ГКВД-5,0 |
5,0 |
|
ГКВД-6,0 |
6,0 |
1 - Опорное кольцо. 2 - Горелка. 3 - Встроенная
пилотная горелка (DN15) с электророзжигом.
4 - Газоподводящий патрубок (DN40). 5 -
Ответный фланец, входящий в комплект поставки
(Фланец 1-40-10 ГОСТ 12820). 6 - Газовая камера. 7 - Ствол газовый.
8 - Прижимная рамка с жидкостной форсункой.
9 - Ручка управления шибером. 10 - Ответный
фланец воздуховода, входящий в комплект
поставки. 11 - Патрубок контроля пламени
основной горелки. 12 - Патрубок контроля
пламени пилотной горелки. 13 - Гляделка
(условно не показана).
Поз.
|
Наименование
показателей |
Ед.изм |
Показатель |
1.1 |
Номинальная
тепловая мощность при работе в инжекционном
режиме:
|
МВт |
0,5 |
1,0 |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
1.2 |
Номинальная
тепловая мощность при работе в дутьевом
режиме:
|
МВт |
0,5 |
1,0 |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
2 |
Номинальный
расход при раздельном сжигании топлива: |
|
|
|
|
|
|
|
|
|
мазута
(Qн=9800 ккал/кг) |
кг/ч |
44 |
88 |
175 |
265 |
350 |
440 |
525 |
|
пара
(при t=220°С) |
кг/ч |
11 |
22 |
35 |
40 |
53 |
66 |
80 |
|
газа
(Qн=8550 ккал/м³) |
м³/ч |
50 |
100 |
200 |
300 |
400 |
500 |
600 |
|
воздуха
(при t=20°С) |
м³/ч |
550 |
1100 |
2200 |
3300 |
4400 |
5500 |
6600 |
|
|
|
|
|
|
|
|
|
|
3 |
Номинальное
давление при раздельном сжигании топлива,
не более: |
|
|
|
|
|
|
|
|
|
мазута
(t=120°С) |
МПа |
0,35 |
0,35 |
0,35 |
0,4 |
0,4 |
0,5 |
0,5 |
|
пара
(t=220°C) |
МПа |
0,4 |
0,4 |
0,4 |
0,5 |
0,5 |
0,6 |
0,6 |
|
газа
(Qн=8550 ккал/м³) |
кПа |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
|
воздуха
(при t=20°С) |
Па |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
|
|
|
|
|
|
|
|
4 |
Коэффициент
рабочего регулирования тепловой мощности,
Кр.р: |
|
|
|
|
|
|
|
|
|
на
мазуте |
б/р |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
|
на
газе
|
б/р |
5,0 |
5,0 |
5,0 |
5,0 |
5,0 |
5,0 |
5,0 |
5 |
Коэффициент
избытка воздуха при номинальной тепловой
мощности: |
|
|
|
|
|
|
|
|
|
на
мазуте |
б/р |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
|
на
газе
|
б/р |
1,15 |
1,15 |
1,15 |
1,15 |
1,15 |
1,15 |
1,15 |
6 |
Разрежение в топке при номинальной тепловой мощности, не
менее:
|
Па |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
7 |
Удельный
расход водяного пара на распыл мазута
при номинальной тепловой мощности, не
более:
|
кг/кг |
0,25 |
0,25 |
0,2 |
0,15 |
0,15 |
0,15 |
0,15 |
8 |
Номинальная длина видимого факела, не более |
|
|
|
|
|
|
|
|
|
на
мазуте |
м |
2,5 |
3,0 |
3,5 |
4,5 |
5,5 |
7,0 |
8,5 |
|
на
газе
|
м |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,5 |
8,0 |
9 |
Обьем
оксида углерода в сухих продуктах сгорания
(при α=1) в диапазоне рабочего
регулирования, не более: |
|
|
|
|
|
|
|
|
|
при
сжигании газа |
об.
% |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
|
при
сжигании мазута
|
об.
% |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
10 |
Содержание
оксидов азота в сухих продуктах сгорания
(при пересчете на NO2,
α=1 и tв=20°С) при номинальной
тепловой мощности, не более: |
|
|
|
|
|
|
|
|
|
при
сжигании газа |
мг/м³ |
80* |
80* |
80* |
80* |
80* |
80* |
80* |
|
при
сжигании мазута
|
мг/м³ |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
11 |
Уровень звука, генерируемого горелкой,
не более (3м от печи):
|
дБА |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
12 |
Габаритные
размеры: |
|
|
|
|
|
|
|
|
|
длина |
мм |
450 |
535 |
590 |
700 |
830 |
930 |
995 |
|
ширина |
мм |
430 |
560 |
620 |
680 |
780 |
830 |
880 |
|
высота
|
мм |
800 |
940 |
995 |
1070 |
1125 |
1160 |
1280 |
13 |
Масса,
не более:
|
кг |
60 |
75 |
85 |
95 |
110 |
120 |
135 |
* По требованию заказчика горелка может быть поставлена в исполнении с "Ультра низким содержанием NOx" (не более 50 мг/м³).
** В конструкцию горелки могут быть внесены незначительные изменения, не ухудшающие технические характеристики и не влияющие на присоединительные размеры.
|
A |
B |
C |
E |
F |
K |
n |
m |
ØД1 |
ØД2 |
ØД3 |
H |
ГКВД-0,5 |
675 |
800 |
500 |
300 |
340 |
280 |
250 |
160 |
250 |
380 |
500 |
400 |
ГКВД-1,0 |
810 |
935 |
630 |
350 |
370 |
380 |
320 |
180 |
280 |
400 |
500 |
400 |
ГКВД-1,5 |
835 |
965 |
660 |
360 |
390 |
375 |
340 |
180 |
300 |
420 |
650 |
400 |
ГКВД-2,0 |
865 |
995 |
690 |
375 |
440 |
395 |
440 |
200 |
350 |
500 |
650 |
400 |
ГКВД-2,5 |
945 |
1070 |
770 |
420 |
470 |
400 |
450 |
250 |
380 |
540 |
800 |
500 |
ГКВД-3,0 |
945 |
1070 |
770 |
450 |
490 |
420 |
500 |
250 |
400 |
580 |
800 |
500 |
ГКВД-3,5 |
985 |
1110 |
805 |
455 |
530 |
450 |
550 |
280 |
430 |
620 |
800 |
500 |
ГКВД-4,0 |
1000 |
1125 |
820 |
550 |
560 |
450 |
600 |
300 |
460 |
650 |
800 |
500 |
ГКВД-5,0 |
1035 |
1160 |
860 |
620 |
620 |
480 |
650 |
350 |
520 |
700 |
900 |
500 |
ГКВД-6,0 |
1150 |
1280 |
955 |
660 |
670 |
550 |
700 |
400 |
570 |
750 |
900 |
500 |
Узлы селективного контроля пламени
В
горелках типа ГКВД осуществляется селективный
контроль пламени фотодатчиками. Визуально
за работой горелки можно наблюдать через
гляделку с кварцевым стеклом.
В случае
неисправности системы электророзжига, включить
в работу пилотную горелку можно ЭЗАМом,
введя его в патрубок, сняв гляделку с кварцевым
стеклом.
Если
предполагается контролировать пламя пилотной
и основной горелки одним датчиком его необходимо
установить на патрубок гляделки, а гляделку
- на патрубок контроля основного пламени,
патрубок контроля пилотного пламени закрыть
заглушкой.
Патрубки контроля пламени
и гляделка
1 - Гляделка с кварцевым стеклом. 2 - Патрубок
гляделки. 3 - Патрубок контроля пламени основной
горелки. 4 - Патрубок контроля пламени встроенной
пилотной горелки.
|

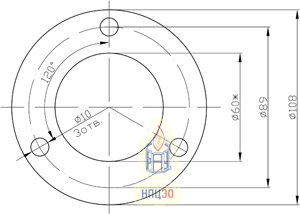

Размеры
фланцев на патрубках контроля основного
пламени и гляделки. На данные фланцы
устанавливается юстировочное устройство
Fireye 60-1664, либо другие с использованием
соответствующего переходника. |
Крепежные шпильки на корпусе горелки
Для удобства размещения оборудования при монтаже на корпусе горелки предусмотрены крепежные шпильки с резьбой М6.
На данное посадочное место можно смонтировать, например, систему контроля пилотного пламени.
Пример монтажа оборудования с помощью монтажной пластины к крепежным шпилькам
1 - Подвод газа к встроенной пилотной горелке. 2 - Электромагнитный клапан. 3 - Монтажная пластина.
4 - Высоковольтный трансформатор. 5 - Шкаф контроля пламени. 6 - Фильтр для газа.
Расходные характеристики при сжигании природного газа с Qн=8550 ккал/м³ и ρ=0,73 кг/м³:
|
